En enda mer funksjonell ovn - tror jeg.

[+Tom42]

To tillegg er lagt til helt til slutt under beskrivelse av nødvendig verktøy.  Tilegg 1 omhandler Dremel, og tilegg 2 gjelder at metall må får en omgang i ovnen slik at spennet går ut.

Jeg innrømmer at jeg er i ovekant interssert i ovner, og i fjor i Spania med altfor mye tid til overs, begynte jeg å sysle med en ny type ovn.  Nå som før var de ufravikelige kravene:  Lav vekt, sammenleggbar og enkel i bruk.  Og etter en stund hadde jeg en protype klar kvadratisk med en grunnflate i bunnen på 14 cm, mens toppen var på 10 cm.  Og hovedhensikten var at flammene skulle få økt hastighet ved at veggene skrånet innover, altså gi mer effekt.

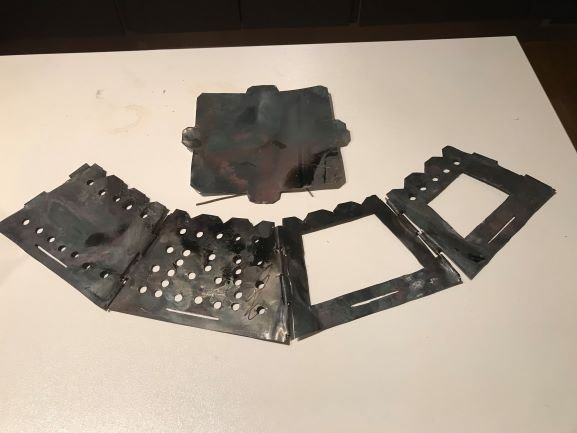

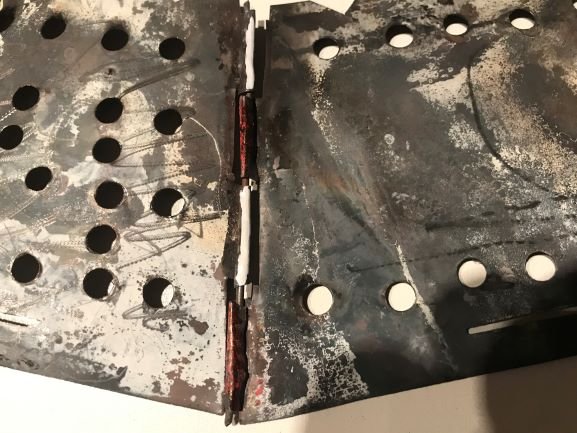

I  motsetnig til EBays løsninger med sammenføyning av sidene lager jeg hengsler som vist på neste bilde.  Dermed er ovnen meget lett å sette sammen med kun en ståltråd



ete sammen

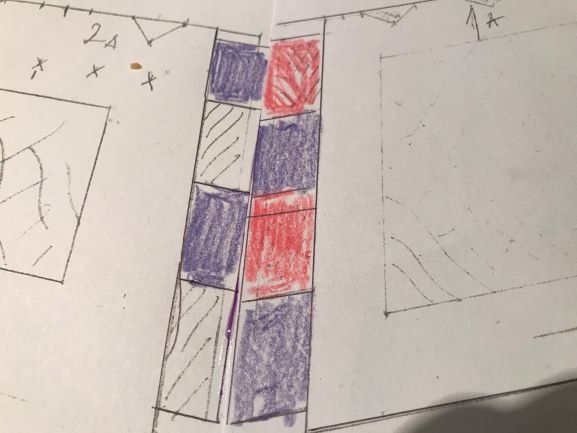

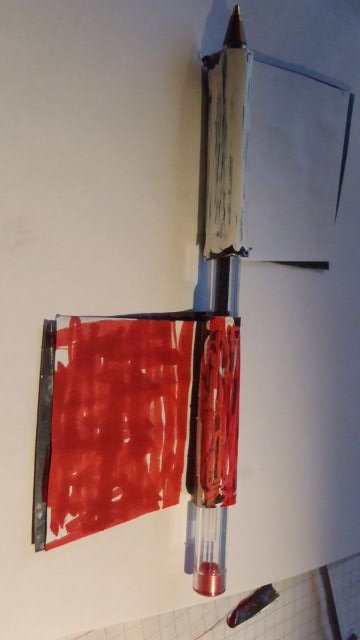

'Hengslene lager jeg ved hjelp av vinger.  I eksemplet beholder jeg det som er markert med rødt og tar ved det blå.  For lettvintshets skyld der vingen like store, men ved smmenføyning er justering nørvendig.





Sammensetning skjer ved at jeg først setter i den 4 pinnen, deretter presser jeg  bunnen på plass i sine spor

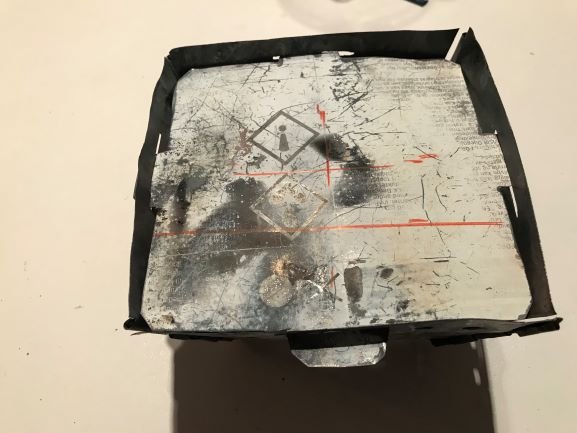

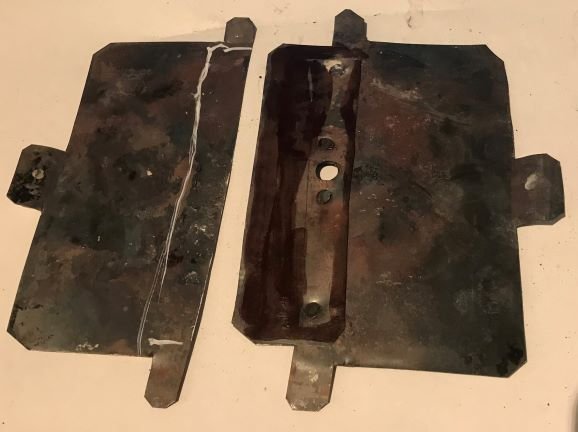

Fordi, men ikke nødvndig, har jeg delt bunnen i to slik at den bygger mindre i oppbevaringsposen.  For sammenføyningen skyld har jeg laget en spalte.  Hullet i midten, 8 mm, er for montering av Trangias gassbrenner som jeg aldri bruker, men alltid har med som backup

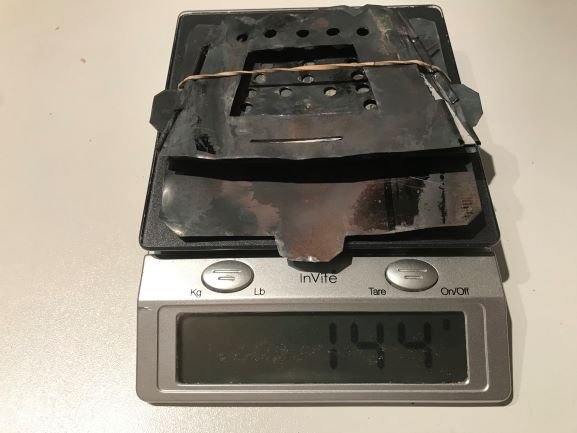

Og sammelagt ser den slik ut og veier kun 144 gram

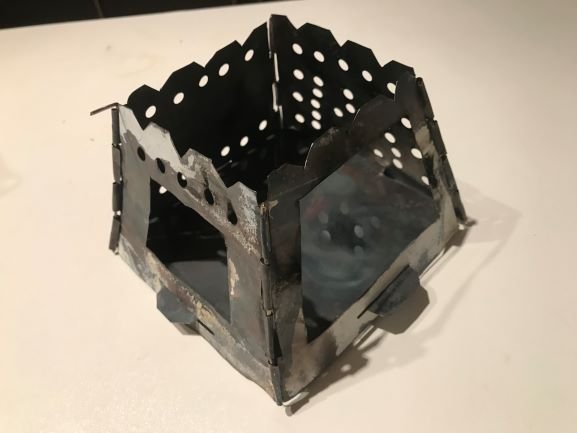

Og endelig:  Den svarte virkelig til forventningene, den er meget effektiv,  og jeg gleder meg til fortsettelsen

Alle slags stålprodukter kan nyttes.  Jeg bruker gamle 10 liters malingsspann, men ovnen kan lages av metall fra 3 liters malingsspann, blikkbokser, eller spraybokser som har innholdt barberskum, hårspray eller sparymaling.  Det er viktig å få ut spennet i metallet.  Jeg legger platene i peisen. Alumimium er ikke brukbart.

Det trengs ikke mye verktøy, En syl og hammer, en drill og 6 mm bor, en tang til å bøye hengslene, og en vanlig saks + en dremel til frase ut spor for speltene i bunnen.  Videre trengs  1 mm og 1.5 ståltråd (Biltema)  Jeg lager hengslene med 1.5 mm tråd, slik at det  er lettere å sette inn 1 mm etterpå.  Millimeterpapir er også nødvendig for å tegne inn risset og luftehullene, ileggsåpninger.  Tegningen limes på med et vanlig lim, og så kan du klippe og bore



Det er ikke vanskelig, er kanskje litt plundrets til å begynne med å lage vingene, med med litt trening går det greit.  Øv på et stykke metall først.  Husk å lage vingene med en trå i slik at det blir sånn nogenlunde rett.  Ha alltid strengen i når du lager vingene på "naboen"

Er du interssert ta kontakt og jeg kan sende ytterligere informasjon







Edited February 7, 2020 by Tom42
Tilleggsopplysninger

[uteturen]

Nok en stilig brenner der altså! Jeg så selv lyset i fjor sommer og kvistbrenner er nå med på alle turer. Har dog ikke turt å reise uten noen form for backup enda, så jeg har enten en bra brenner eller rødsprit med på tur i tilfelle.

[+Tom42]

58 minutter siden, uteturen skrev:

Nok en stilig brenner der altså! Jeg så selv lyset i fjor sommer og kvistbrenner er nå med på alle turer. Har dog ikke turt å reise uten noen form for backup enda, så jeg har enten en bra brenner eller rødsprit med på tur i tilfelle.

Du har jo skikkelig backup., og det er bra.  Men når det er sagt, har jeg bare brukt gass en gang, men da var jeg skikkelig ille ute  Til nå har jeg brukt kvistbrenner påHardangervidda fra 2014 til 2019 med unntak av 2018.  Når det gjelder ved,  alle kvister som er uten bark, er praktisk talt alltid tørre, så gå på vedsanking selv om det sprutregner.

[foroll]

Jeg begynte selv å bruke kvistbrenner i fjor høst til enkel kaffekoking, men har også erfart at det er mye lettere til matlaging. Gryta står stødig oppå, og flammene blir såpass konsentrerte at det blir ikke ubehagelig varmt å røre under hele kokingen, på samme måte som kan bli utfordrende på bål.

Jeg er imidlertid ikke fornøyd med aliexpress-brenner som ikke er hengslet. Denne ser topp ut. Jeg må kanskje prøve å lage en. Hvilke erfaringer har du gjort deg om én eller to luker for å mate inn ved?

[+Tom42]

8 timer siden, foroll skrev:

Jeg begynte selv å bruke kvistbrenner i fjor høst til enkel kaffekoking, men har også erfart at det er mye lettere til matlaging. Gryta står stødig oppå, og flammene blir såpass konsentrerte at det blir ikke ubehagelig varmt å røre under hele kokingen, på samme måte som kan bli utfordrende på bål.

Jeg er imidlertid ikke fornøyd med aliexpress-brenner som ikke er hengslet. Denne ser topp ut. Jeg må kanskje prøve å lage en. Hvilke erfaringer har du gjort deg om én eller to luker for å mate inn ved?

Mine ovner har alltid to ilegg.  Ett stort og ett noe mindre.  Hensikten med to ilegg er for å plassere veden på tvers slik at den brenner optimalt.

Jeg bygger også ovnene med Trangias stormkjøkken som modell, hvor den ene "siden" har mange luftehull, mens en ann

dre siden har ingen.  Dermed kan man snu stormkjøkkenet med den tette siden mot vinden - om det blåser mye.

På samme måte har jeg designet alle ovner.  Motsatsen til side 1 eller 2 (ileggsider) er side 3 som har mange luftehull.  Disse sørger for god gjennomstrøning av luft.   Imidlertid, når det blåser mye plasserer jeg side 4 mot vinden.  Denne siden har få luftehull og er derfor lite eksponert for vind.

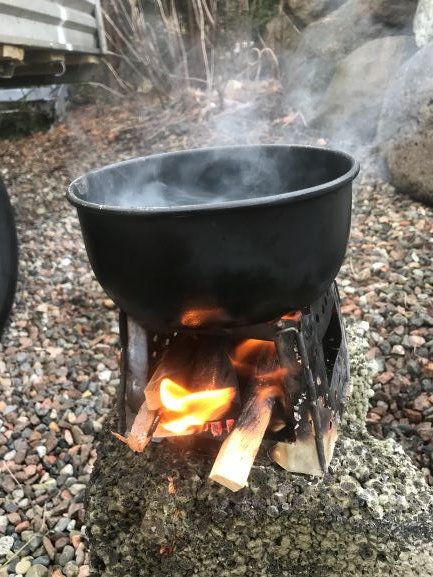

En god regel er at jeg alltid setter ovnen på en flat stein slik at den er lett å snu etter vinden.  I tillegg når ovnen står på en stein setter den ikke noe avtrykk i naturen



Fra høyre  mot venstre side 2, 1, 3 og 4.  Her har jeg gjort en feil og byttet side 1 og 2 uten at det har noe praktisk konskvens

Om det er andre ting du vil spørre om vennligst send meg en PM, men gjør det fort fordi jeg blir borte fra fra landet i tiden 13 februar og til 1 april.





[+Marius Engelsen]

Skikkelig bra @Tom42!!!👍👍

Må prøve meg på noe sånt. Tomt malingsspann var lurt!

[+Tom42]

1 time siden, Marius Engelsen skrev:

Skikkelig bra @Tom42!!!👍👍

Må prøve meg på noe sånt. Tomt malingsspann var lurt!

Om du vil kan du få alle tegninger, og nødvendig metall

[+Marius Engelsen]

5 timer siden, Tom42 skrev:

Om du vil kan du få alle tegninger, og nødvendig metall

Takk tom, det var generøst av deg, som vanlig! 🙂

Jeg gir en lyd om jeg bestemmer meg for å lage. Akkurat nå har jeg tegningene til en kajakk liggende på bordet. Der snakker vi prosjekt! 😨

[foroll]

På 6.2.2020 den 21.46, Tom42 skrev:

Mine ovner har alltid to ilegg.  Ett stort og ett noe mindre.  Hensikten med to ilegg er for å plassere veden på tvers slik at den brenner optimalt.

Jeg bygger også ovnene med Trangias stormkjøkken som modell, hvor den ene "siden" har mange luftehull, mens en ann

dre siden har ingen.  Dermed kan man snu stormkjøkkenet med den tette siden mot vinden - om det blåser mye.

På samme måte har jeg designet alle ovner.  Motsatsen til side 1 eller 2 (ileggsider) er side 3 som har mange luftehull.  Disse sørger for god gjennomstrøning av luft.   Imidlertid, når det blåser mye plasserer jeg side 4 mot vinden.  Denne siden har få luftehull og er derfor lite eksponert for vind.

En god regel er at jeg alltid setter ovnen på en flat stein slik at den er lett å snu etter vinden.  I tillegg når ovnen står på en stein setter den ikke noe avtrykk i naturen



Fra høyre  mot venstre side 2, 1, 3 og 4.  Her har jeg gjort en feil og byttet side 1 og 2 uten at det har noe praktisk konskvens

Om det er andre ting du vil spørre om vennligst send meg en PM, men gjør det fort fordi jeg blir borte fra fra landet i tiden 13 februar og til 1 april.





Høres ut som veldig smart og gjennomtenkt konstruksjon. Nå skjønner jeg tankegangen godt.

[+Tom42]

4 timer siden, Marius Engelsen skrev:

Takk tom, det var generøst av deg, som vanlig! 🙂

Jeg gir en lyd om jeg bestemmer meg for å lage. Akkurat nå har jeg tegningene til en kajakk liggende på bordet. Der snakker vi prosjekt! 😨

OK.  Men jeg drar den 13 mars og kommer ikke tilbake før 1 april.  Sukk.

[Guest]

Tusen takk for at du deler dette flotte prosjektet med oss! Har aldri seriøst vurdert kvist/pinnebrenner, hovedsakelig fordi det i høyfjellet på våre kanter tar mye tid å finne nok tørt brensel hvis det har regnet en uke. (og det er ikke sjeldent hos oss) Hvis man ikke går for høyt, har man riktignok dvergbjørka, som alltid brenner. Tror derfor jeg skal lage meg en sånn, og prøve når det blir sommer igjen. Hvis du alltid setter den på en flat stein, trenger du da bunn? Jeg har blitt skikkelig minimalist etter at jeg ble dårligere til beins, og prøver å unngå unødvendig vekt, spesielt i sekken. (jeg syr turtøy selv, og synes det er lettere å bære ting i lommer fordelt rundt omkring, enn i sekken). Nok engang: Takk!

[+Anund Wigen]

Den der kunne jeg tenke meg å forsøke å bygge også. Takk for at du deler Tom!

[+Tom42]

3 timer siden, Trond Monkvik skrev:

Hvis du alltid setter den på en flat stein, trenger du da bunn? Jeg har blitt skikkelig minimalist etter at jeg ble dårligere til beins, og prøver å unngå unødvendig vekt, spesielt i sekken. (jeg syr turtøy selv, og synes det er lettere å bære ting i lommer fordelt rundt omkring, enn i sekken). Nok engang: Takk!

God tanke.  Jeg prøvde akkurat å sette den opp uten bunn - på plant underlag og det  gikk bra.  På den andre siden, en flat stein er likeve ikke flat, men jeg skal prøve det også.  Men jeg ser for meg at dette kan bli et sjansespill.  Trasig om kjelen velter.  Tross alt veien den komplett under 150 gram.

Gøy at at vi er flere som syr.
